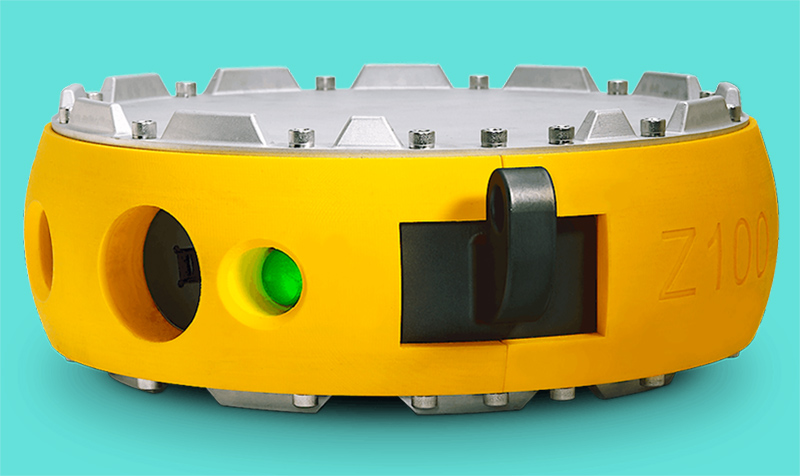

海洋石油物探采集——節點式海底地震儀（OBN）配套纜繩

　　近年來，隨著海洋石油勘探技術的快速發展，海底節點（OBN）勘探技術因其高精度、全波場采集的優勢，逐漸成為深海油氣資源開發的重要工具。而作為OBN系統的關鍵配套設備，纜繩的性能直接關系到數據采集的可靠性和作業效率。本文將圍繞OBN配套纜繩的技術特點、應用場景及行業發展趨勢展開分析。

　　一、OBN配套纜繩的技術要求與創新

　　OBN作業環境通常面臨水深超過1000米、洋流沖擊、海底復雜地形等挑戰，配套纜繩需滿足三大核心指標：抗拉強度、耐腐蝕性和穩定性。以深海特種纜繩為例，采用超高分子聚乙烯纖維材料，抗拉強度高，重量輕，這種材質有效解決了傳統鋼纜易腐蝕、自重過大導致的節點定位偏移問題。

　　在連接結構上，行業領先企業已普遍采用模塊化快拆接口。例如新一代OBN纜繩配備電磁耦合接頭，節點布放時間縮短至15分鐘/個，較傳統機械連接效率提升60%。此外，纜繩內置的光纖傳感陣列可實時監測張力、扭轉變形等參數，通過水下物聯網技術將數據回傳至控制中心，為作業安全提供動態預警。

　　二、應用場景的差異化解決方案

　　不同海域環境對纜繩性能提出個性化需求。在南海高溫高鹽區域，采用鍍鋅合金纜繩配合陰極保護技術，使使用壽命延長至8年；而在北極圈低溫海域，俄羅斯Gazprom公司則開發了耐-50℃的碳纖維復合纜繩，其低溫?cái)嗔焉扉L(zhǎng)率仍保持12%以上。

　　淺水區（<500米）作業中，輕量化尼龍纜繩因浮力調節優勢占據主流。如阿布扎比國家石油公司（ADNOC）的OBN項目使用直徑僅38mm的纜繩，單個節點布放重量減輕45%。深水領域則更注重纜繩的動力學性能，巴西石油公司的"鹽下油田"項目采用螺旋纏繞結構的動態纜，可承受內波流速3節以上的沖擊，節點回收率達99.7%。

　　三、技術瓶頸與突破方向

　　當前行業仍面臨兩大技術痛點：深海高壓絕緣和生物附著防護。挪威Oceaneering公司的實驗數據顯示，在2500米以深海域，纜繩絕緣層在60MPa壓力下可能出現微裂隙，導致傳輸誤碼率上升0.3‰。對此，MIT研發團隊正在測試石墨烯增強型絕緣材料，初期實驗室數據表明其擊穿電壓提升至35kV/mm。

　　生物附著問題同樣嚴峻。東南亞海域的藤壺類生物可在6個月內使纜繩直徑增加20%，增加水流阻力。日本JAMSTEC開發的仿生硅膠涂層，通過表面微結構設計使生物附著量減少78%，但成本仍是商用化的主要障礙。國內中科院青島能源所正在攻關的電解防污技術，通過纜繩內置微型電極產生次氯酸根離子，初步海試顯示防污效果達90%以上。

　　四、智能化與綠色化發展趨勢

　　隨著數字孿生技術的普及，新一代智能纜繩正逐步實現自診斷和自適應調節。斯倫貝謝的iCoil系列產品集成微型振動傳感器，能識別海底滑坡等地質災害前兆信號。值得關注的是，歐盟"藍色經濟"計劃資助的EcoRope項目，采用可降解生物基材料制造纜繩，在報廢后180天內可被海洋微生物分解，目前已完成北海200米水深的階段性測試。

　　中國市場方面，根據《海洋裝備制造業十四五規劃》，到2025年國產OBN纜繩的市場占有率目標將提升至70%。青島海麗、巨力索具等企業已突破8股編織工藝，使纜繩彎曲疲勞壽命突破20萬次循環。近期中海油陵水17-2氣田項目中，國產纜繩首次實現1500米水深商業化應用，標志著產業鏈自主化取得實質性進展。

　　五、標準體系與安全保障

　　國際海事組織（IMO）最新發布的《海洋勘探設備安全準則》（2024版）首次將OBN纜繩納入強制認證范圍，要求必須通過2000小時鹽霧試驗和500次彎曲疲勞測試。國內由中海油研究總院牽頭制定的《海洋物探裝備纜繩技術規范》預計將于2026年實施，其中創新性地加入了微塑料釋放量檢測指標，推動行業向環保方向發展。

　　在作業安全層面，現代OBN系統已形成"纜繩-節點-水面監控"三級防護體系。通過光纖布拉格光柵（FBG）實時監測纜繩應變，配合AI算法可提前30分鐘預測潛在斷裂風險。殼牌公司在墨西哥灣的實踐表明，該技術使作業中斷事故降低40%。

　　從全球視野看，OBN配套纜繩技術正朝著高強度、智能化、環?；姆较蚩焖侔l(fā)展。未來隨著可燃冰、深海稀土等戰略資源的勘探需求增長，纜繩作為"深海生命線"的技術革新將持續推動海洋物探行業向更深、更遠海域邁進。中國企業需要抓住新材料和智能制造的雙重機遇，在高端海洋裝備領域?qū)崿F(xiàn)從跟跑到領跑的跨越。

　　產品名稱：海洋物探纜繩

　　產品直徑：10mm，12mm

　　產品材質：超高分子量聚乙烯纖維，滌綸纖維

　　配件：雞心環、梨形環、掛點

　　青島華凱海洋有限公司（海麗雅集團）針對不同海洋物探作業而設計，提供海洋物探作業成套系統裝備，海洋物探纜繩可根據不同作業需求由滌綸、芳綸或者超高分子量聚乙烯纖維制成，并可在外層增加保護套或擠塑層，提升耐磨性、耐腐蝕性和操作性能，具有高強度、低延伸等特點，同時可以配備所需相關配件，方便搭載地震探測節點或其他海洋物探儀器,適用于海洋拖纜地震勘探（TS）、海底地震儀勘探（OBS）、海底電纜地震勘探（OBC）、海底節點地震勘探（OBN） 等海洋勘探作業。
